PostWysłany: 28.10.2011 15:12
Re: Lampa led home made
Posadziłeś MCPCB na jakiejś paście termo przewodzącej ?

Co do wykonania - będziesz zadowolony z tych konfiguracji soczewek i kolorów. Ciepły kolor na szutry i w zimie a zimny na całą reszte :D
Powiedz tylko ile włączników będziesz chciał montować ? Albo może wszystkie ledy pod jednym ?

_________________
BF750: 14" Motosport Climax & 27" Interco Swamp Lite & 27" Interco TSL Vampire, Snorkle, Lift 2,5", DWH 4000 & rear 2500,
Oil cooler, Custom radiator relocation kit :)



Profil Facebook Gadu-Gadu WWW
Moderator Działu Suzuki
Awatar użytkownika

Rejestracja: 05.10.2008 19:35
Posty: 3214
Miejscowość: Warszawa
Quad: Suzuki Kingquad 750 & Kingway miniTraper 70ccm
PostWysłany: 28.10.2011 17:20
Re: Lampa led home made
tak wszystko osadzone na pascie

ten radiator i ta konfiguracja jest przypadkowa

docelowo bedą dwie lampy 1x4 w jednej malej oprawie
albo lampa większa i 3x3

z podpięciem jeszcze się nie zastanawiałem

_________________
vqsoft = Jape ....

no i nie mamy szmat trupa :) wreszcie na swoim!


Lampa Led home made



Profil Gadu-Gadu
Awatar użytkownika

Rejestracja: 01.06.2009 21:42
Posty: 170
Miejscowość: Warminsko-Mazurskie
Quad: XP 850
Poprzednie quady: Lucky Star 300
PostWysłany: 03.11.2011 20:13
Re: Lampa led home made
Kolego K3m0T1989 jak tam się spisują Twoje ledy???????? warto je kupić ????

_________________
sQuadOlsztyn



Profil
Awatar użytkownika

Rejestracja: 13.07.2011 18:42
Posty: 855
Miejscowość: Tarnowskie Góry
Imię: Paweł
Quad: Kawałsuki
Poprzednie quady: LS 300, Renia 800
PostWysłany: 12.11.2011 01:11
Re: Lampa led home made
Mały zwiastun, narazie nadal bez zdjęć.
Lampa frontowa zaświeciła - 80W (po 40W dla ciepłego i zimnego koloru).
Testy robione przy większej szarości (nie było czasu czekać aż się ściemni całkiem) - światło zawstydza na całej lini - po prostu wypas.
Wcześniejsza lampa wysiada (60W).
Fotorelacja powinna się pojawić do końca tygodnia - przyszłego. (zostało zrobić kilka detali przy lampie + montaż i cała elektryka)

:brawo:

_________________
BF750: 14" Motosport Climax & 27" Interco Swamp Lite & 27" Interco TSL Vampire, Snorkle, Lift 2,5", DWH 4000 & rear 2500,
Oil cooler, Custom radiator relocation kit :)



Profil Facebook Gadu-Gadu WWW
Moderator Działu Suzuki
Awatar użytkownika

Rejestracja: 05.10.2008 19:35
Posty: 3214
Miejscowość: Warszawa
Quad: Suzuki Kingquad 750 & Kingway miniTraper 70ccm
PostWysłany: 12.11.2011 14:23
Re: Lampa led home made
ja też trochę dłubie :)

teraz pracuje nad zestawem 3x 15W opartym na module xp-g

na razie obudowa home made ale już mam rysunki 3d do zrobienia nowej




całość jest budowana na bazie modułów ledowych opartych na diodach cree w technologi xp-g


oto parametry

* Jasność i barwa
- MR34SNTC3XPGCW 6000-6500K
417 - 444lm @ 350mA
750 - 800lm @ 700mA
1040 - 1110lm @ 1000mA
1376 - 1465lm @ 1500mA

* Maksymalny prąd przewodzenia: 1,5A
* Spadek napięcia przewodzenia: 9,7-10,5V @ 1,5A
* Pobór mocy: ~15W @ 1,5A

do tego są soczewki skupiające
i tu mam pytanie do was
jaką konfiguracje polecacie?
mam do wyboru soczewki o kątach

Rodzaj soczewki XP-C/E XP-G
Spot ±7° ±10,5°
Medium ±14° ±17°
Wide ±20° ±22°
WW ±30° ±30,5°


obudowa - zmodyfikowana wersja obudowy http://www.tme.eu/dok/29_obudowy/hm-1550b.pdf
+ szybka 3mm z PMMA



podsumowując plany
moc w lampie 45W
jasność w lumenach 4395 lumenów :)
pobór prądu 1,5A

dobra test


a oto bohater zamieszania :)


obudowa tymczasowa na szybko wyfrezowana z bucka aluminium jaki znalazłem w warsztacie
1szt led 15W zasilana na 1000ma więc idzie na 2/3 mocy
warunki oświetleniowe panujące w moim garażu

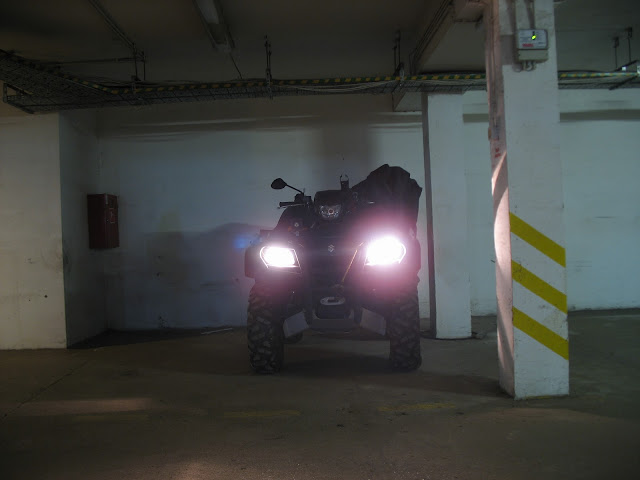

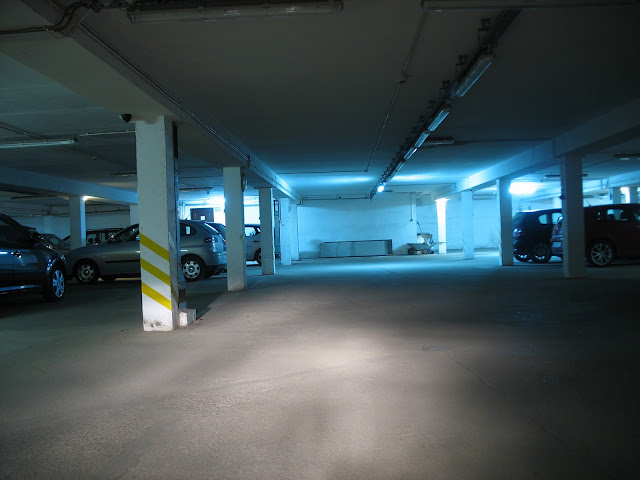

standardowe lampy KQ - KUPAAA
od frontu

standardowe światła KQ + HID


front


swiatła KQ + LED


front


standardowe swiatła KQ + HID i LED 15w dzialajacy na 75%



front


nastawa aparatu

Model Canon PowerShot A610
Ekspozycja 1.3 s
Przesłona 2.8
Ogniskowa 7mm
Użyta lampa błyskowa false
Orientacja 1
Balans bieli 1
Tryb pomiaru 5
Szerokość CCD 7.1882
Korekta ekspozycji 0.0
Rozdzielczość płaszczyzny ogniskowej X 9159.011
Jednostka rozdzielczości płaszczyzny ogniskowej 2.0


dziś robiłem testy temperatury. po 30 min pracy w warunkach pokojowych radiator rozgrzał się do 42st
więc nie ma tragedii
jednak muszę pomyśleć nad porządnymi radiatorami które przekażą ciepło od rdzenia leda na zewnątrz obudowy!

_________________
vqsoft = Jape ....

no i nie mamy szmat trupa :) wreszcie na swoim!


Lampa Led home made


Ostatnio zmieniony przez vqsoft, 12.11.2011 14:23, edytowano w sumie 1 raz




Profil Gadu-Gadu
A.P.T. Poznań Team
Awatar użytkownika

Rejestracja: 12.01.2006 23:15
Posty: 1668
Miejscowość: Poznań
Quad: Renegade 800XXC
Poprzednie quady: Renegade 800XR, Raptor 700, Raptor 660, Warrior 350, Blaster 200, LT-F 160
PostWysłany: 12.11.2011 14:43
Re: Lampa led home made
No światełko niczego sobie

_________________
M5 - "Chcesz się ścigać, nie masz szans" - Jeremy Clarkson
SQUAD: A.P.T. - ATV Poznań Team
https://picasaweb.google.com/101492180473661282351



Profil Gadu-Gadu WWW
Awatar użytkownika

Rejestracja: 13.07.2011 18:42
Posty: 855
Miejscowość: Tarnowskie Góry
Imię: Paweł
Quad: Kawałsuki
Poprzednie quady: LS 300, Renia 800
PostWysłany: 12.11.2011 15:47
Re: Lampa led home made
Ruszyłeś w tym samym kierunku widzę :uśmiech: tyle że ja używam modułów 4x xp-g
a co do soczewek to ja mam tak:
lampa frontowa
-4 moduły - środkowe dwa to białe zimne z soczewkami SPOT, zewnetrzne dwa to białe ciepłe z soczewkami MEDIUM
lampy boczne (kątowe) 2szt
- po 2 moduły w każdej, jeden biały zimny z soczewką WW i jeden biały ciepły z soczewką również WW (lampki mocno doświetlające boki)

Także może ta moja konfiguracja pomoże ci w wyborze soczewek :D
Co do obudowy to całkiem fajna ale ma dużą głębokość :( Moduł ledowy z soczewką ma jakieś 10-11mm. Będziesz musiał wpuścić do środka te moduły razem z radiatorem albo trochę obciąć tą bude 8)

_________________
BF750: 14" Motosport Climax & 27" Interco Swamp Lite & 27" Interco TSL Vampire, Snorkle, Lift 2,5", DWH 4000 & rear 2500,
Oil cooler, Custom radiator relocation kit :)



Profil Facebook Gadu-Gadu WWW
Moderator Działu Suzuki
Awatar użytkownika

Rejestracja: 05.10.2008 19:35
Posty: 3214
Miejscowość: Warszawa
Quad: Suzuki Kingquad 750 & Kingway miniTraper 70ccm
PostWysłany: 12.11.2011 20:35
Re: Lampa led home made
plany sa dwa
albo zrobię slupy z aluminium toczonego na 20 - 25mm i na tym odsadzę leda od denka obudowy
albo Kupię radiator o wymiarach wieczka na nim przymocuje ledy a obudowę przyfrezuje
cos się wymysli!

powiedz jak CI się grzeją te 4xXpg?? jak rozwiązałeś chłodzenie ?
czyli masz 80 W w lampie :) ladnie
daj fote jak to świeci!!!

-- dodano 12.11.2011 19:35 --




_________________
vqsoft = Jape ....

no i nie mamy szmat trupa :) wreszcie na swoim!


Lampa Led home made


Ostatnio zmieniony przez vqsoft, 12.11.2011 20:35, edytowano w sumie 1 raz




Profil Gadu-Gadu
Awatar użytkownika

Rejestracja: 13.07.2011 18:42
Posty: 855
Miejscowość: Tarnowskie Góry
Imię: Paweł
Quad: Kawałsuki
Poprzednie quady: LS 300, Renia 800
PostWysłany: 12.11.2011 20:58
Re: Lampa led home made
Te słupy z alu jak dla mnie to trochę zły pomysł bo będzie ci rosła temperatura w samej obudowie a radiator nie będzie spełniał swojej roli.

Co do temperatury to nie wiem jeszcze tak samo zdjęć nie mam, lampe uruchomiłem na kilka minut tylko, żeby zobaczyć czy w ogóle działa a jak tak to jak. Jeszcze muszę zrobić obudowe to przetwornic
Chłodzenie to radiator o grubości podstawy ok 5mm z żebrami ok 2-3mm x 20-25mm (nie pamiętam dokladnie).
Obudowa to ramka wycięta z PMMA 10mm a na front również PMMA o grubości 3mm. Kabelek tyłem :)

Zgadza się - lampa będzie miała a raczej ma 80W plus drugie tyle podzielone na pół i te lampki będą obok frontowej, skręcone o ok 30-40stopni względem frontowej. Łącznie 160W :wizi: i z teorii 7800lm dla koloru zimnego i 5640lm dla ciepłego. Łącznie 13 440lm dla całości :wizi:

_________________
BF750: 14" Motosport Climax & 27" Interco Swamp Lite & 27" Interco TSL Vampire, Snorkle, Lift 2,5", DWH 4000 & rear 2500,
Oil cooler, Custom radiator relocation kit :)


Ostatnio zmieniony przez Avrix, 12.11.2011 20:58, edytowano w sumie 1 raz




Profil Facebook Gadu-Gadu WWW
Moderator Działu Suzuki
Awatar użytkownika

Rejestracja: 05.10.2008 19:35
Posty: 3214
Miejscowość: Warszawa
Quad: Suzuki Kingquad 750 & Kingway miniTraper 70ccm
PostWysłany: 12.11.2011 21:18
Re: Lampa led home made
zrób foty radiatora

_________________
vqsoft = Jape ....

no i nie mamy szmat trupa :) wreszcie na swoim!


Lampa Led home made



Profil Gadu-Gadu
Awatar użytkownika

Rejestracja: 13.07.2011 18:42
Posty: 855
Miejscowość: Tarnowskie Góry
Imię: Paweł
Quad: Kawałsuki
Poprzednie quady: LS 300, Renia 800
PostWysłany: 12.11.2011 23:03
Re: Lampa led home made
Narazie mam tylko takie coś i na chwilę obecną nie potrafie ci tego dokładnie zwymiarować, możesz uznać za punkt odniesienia moduły ledowe (powinny być tej samej wielkości co twoje), dokładnie mają 34mm MCPCB a soczewka to nawet nie wiem.

_________________
BF750: 14" Motosport Climax & 27" Interco Swamp Lite & 27" Interco TSL Vampire, Snorkle, Lift 2,5", DWH 4000 & rear 2500,
Oil cooler, Custom radiator relocation kit :)



Profil Facebook Gadu-Gadu WWW
Moderator Działu Suzuki
Awatar użytkownika

Rejestracja: 05.10.2008 19:35
Posty: 3214
Miejscowość: Warszawa
Quad: Suzuki Kingquad 750 & Kingway miniTraper 70ccm
PostWysłany: 13.11.2011 00:17
Re: Lampa led home made
może masz racje z tymi wewnętrznymi radiatorami

więc upraszczam temat

nowe wizualizacje




zmiany

na PLUS
uproszczona budowa - tylko 2 części składowe obudowy!
lepsze chłodzenie ledów! 45W jakoś trzeba oddzielić

na MINUS
brak miejsce na driver led! wiec ten wyląduje kolo akumulatora!

_________________
vqsoft = Jape ....

no i nie mamy szmat trupa :) wreszcie na swoim!


Lampa Led home made



Profil Gadu-Gadu
Awatar użytkownika

Rejestracja: 13.07.2011 18:42
Posty: 855
Miejscowość: Tarnowskie Góry
Imię: Paweł
Quad: Kawałsuki
Poprzednie quady: LS 300, Renia 800
PostWysłany: 13.11.2011 00:40
Re: Lampa led home made
Osobiście nie uznaje za wielki minus to że drivery będą osobno, one jednak też się grzeją, także minimalizując wymiary lampy można powiedzieć że w/w sprawa jest nawet plusem.

_________________
BF750: 14" Motosport Climax & 27" Interco Swamp Lite & 27" Interco TSL Vampire, Snorkle, Lift 2,5", DWH 4000 & rear 2500,
Oil cooler, Custom radiator relocation kit :)



Profil Facebook Gadu-Gadu WWW
Moderator Działu Suzuki
Awatar użytkownika

Rejestracja: 05.10.2008 19:35
Posty: 3214
Miejscowość: Warszawa
Quad: Suzuki Kingquad 750 & Kingway miniTraper 70ccm
PostWysłany: 13.11.2011 01:04
Re: Lampa led home made
a tu wymiary

całość oparta na handlowych bebechach


-- dodano 13.11.2011 00:04 --

zastanawiam się czy nie dać dodatkowego drivera np 500ma aby zrobić światło tgzw postojowe ;)

albo wykorzystać złącze ściemniacza które oferuje moj driver

_________________
vqsoft = Jape ....

no i nie mamy szmat trupa :) wreszcie na swoim!


Lampa Led home made


Ostatnio zmieniony przez vqsoft, 13.11.2011 01:04, edytowano w sumie 1 raz




Profil Gadu-Gadu
Awatar użytkownika

Rejestracja: 13.07.2011 18:42
Posty: 855
Miejscowość: Tarnowskie Góry
Imię: Paweł
Quad: Kawałsuki
Poprzednie quady: LS 300, Renia 800
PostWysłany: 13.11.2011 01:18
Re: Lampa led home made
Postój na 0,5A będzie zawstydzać nawet seryjne światła długie :D
Pomysł dobry za niewielką kase tylko trzeba by policzyć ile wytrzyma aku przy załączonych ledach z prądem 0,5A.

_________________
BF750: 14" Motosport Climax & 27" Interco Swamp Lite & 27" Interco TSL Vampire, Snorkle, Lift 2,5", DWH 4000 & rear 2500,
Oil cooler, Custom radiator relocation kit :)



Profil Facebook Gadu-Gadu WWW
